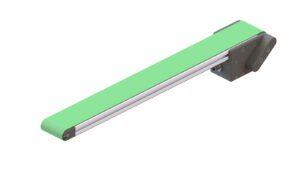

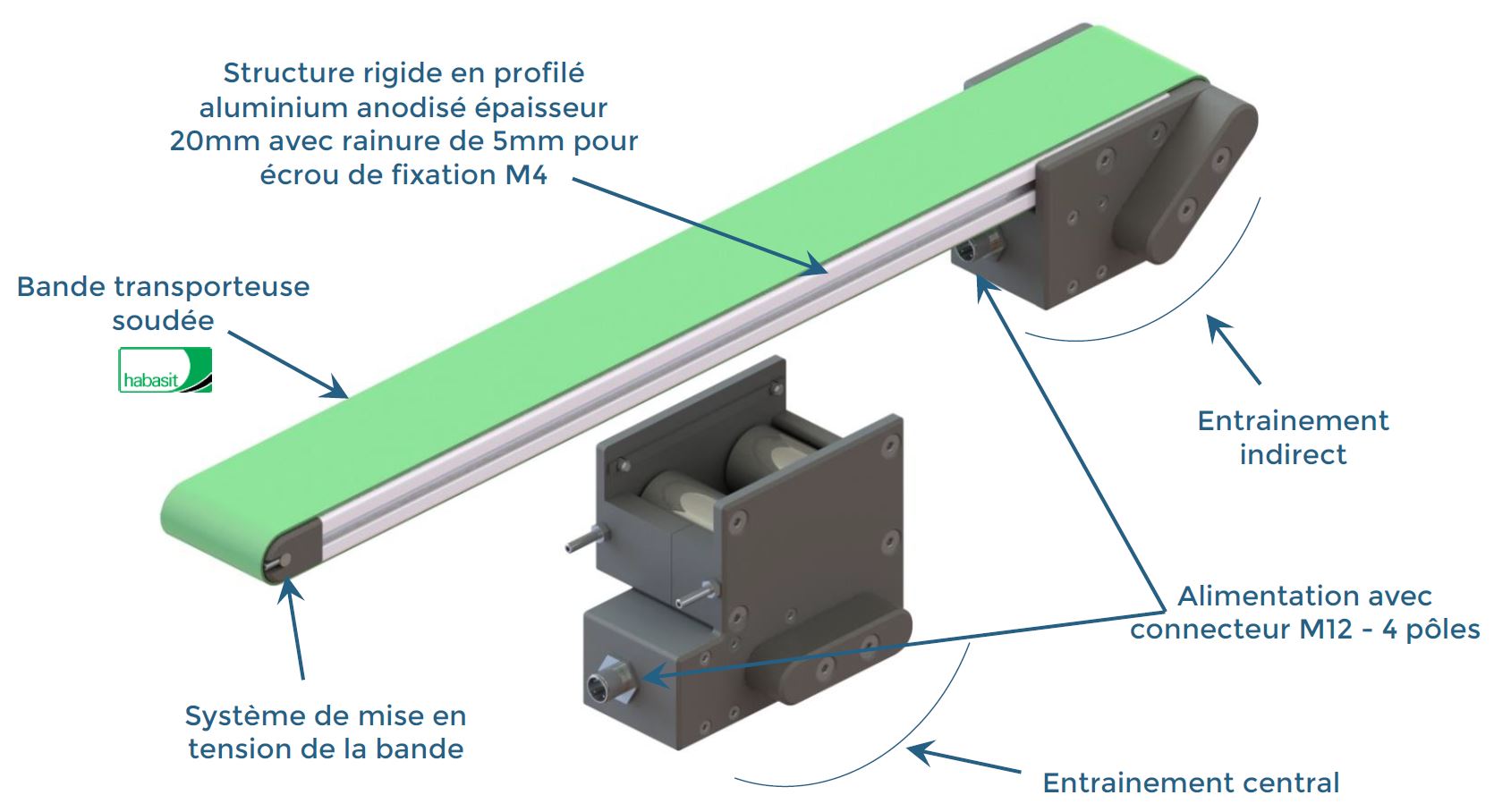

La conception éprouvée du convoyeur CS-22 fait de lui un convoyeur super compact, fiable, durable et précis grâce à son moteur pas à pas pour une charge maximale de 1,5kg. Son avance rapide jusqu’à 40 m/min permet un transport efficace de petites pièces.
Le convoyeur compact CS-22 est particulièrement adapté pour un environnement exigu.
De plus, il offre un rapport qualité – performance – prix très compétitif. Il s’intègre facilement dans une machine mais peut aussi être utilisé pour le transport entre deux postes de travail.
Il est également apprécié dans le domaine de l’éducation pour rendre vos travaux pratiques plus vivants.
| Dimensions (en mm) | |
|---|---|
| Diamètre du rouleau | 21 |
| Largeur du châssis | 40 / 60 / 80 |
| Largeur de la bande | Largeur châssis -5 mm |
| Longueur - entraxe | 300 à 800 (par intervalle de 50mm)
800 à 2000 (par intervalle de 100mm) autres sur demande |
| Type de bande | |
|---|---|
| Matière | TPU ou PVC |
| Surface | Lisse |
| Couleurs | Blanc, Vert, Bleu |
| Possibilité d’accumulation | oui ou non |
| Vitesse de convoyage et charge | |
|---|---|
| Vitesse réglable de 1 à 40 m/min | |
| Charges max. admissibles :
- 1,5 kg pour une vitesse de 1 à 25 m/min - 1 kg pour une vitesse de 1 à 40 m/min | |
| Vous pourrez moduler la vitesse de convoyage par le potentiomètre du boitier de commande ou par une entrée programmable |
| Entraînement et motorisation | |
|---|---|
| Alimentation en continu | 24V |
| Motoréducteur pas à pas | |
| Consommation max 2A | |
| Connectique M12 mâle 4 pôles | |

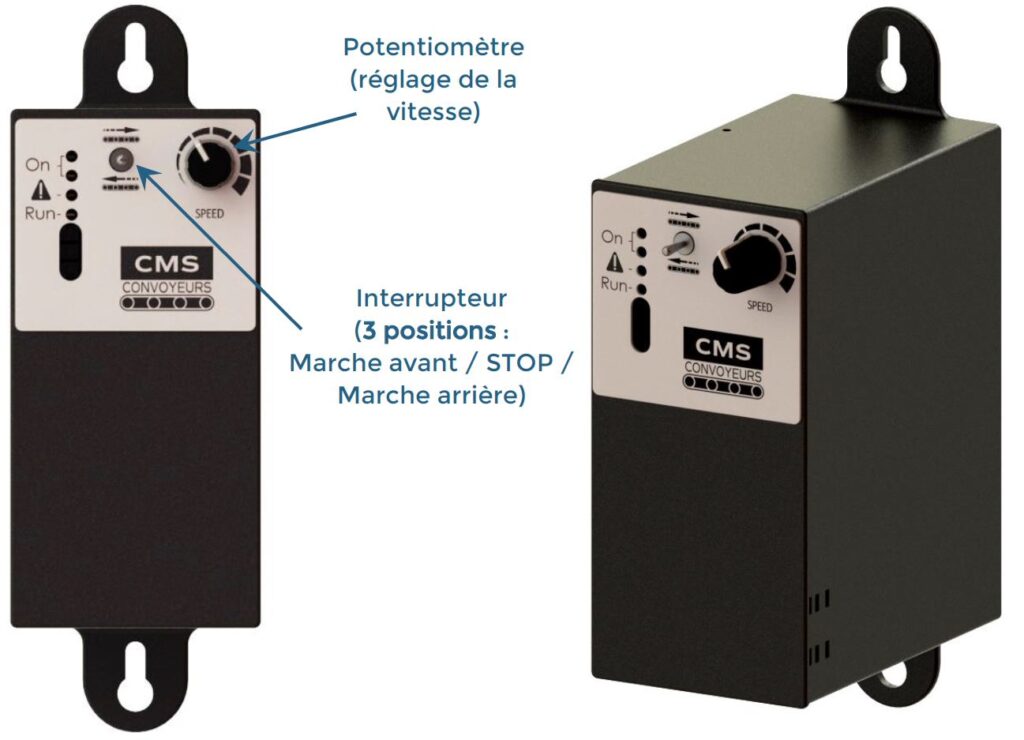

Pour une plus grande flexibilité d’utilisation, choisissez d’ajouter un boitier de commande à votre convoyeur CS-22. Gérez le pilotage du convoyeur grâce au boitier qui intègre le driver du moteur pas à pas. Vous pourrez ainsi directement piloter le mini convoyeur manuellement avec le potentiomètre et l’interrupteur 3 positions ou connectez votre automate au boitier qui devient alors esclave.
Grâce à son attache universelle sur l’arrière, le boitier se fixe facilement sur différents supports : directement sur un support à côté du convoyeur, dans l’armoire électrique ou sur un support proche de l’opérateur.
Assurez le convoyage de vos produits en ajoutant des rives sur les côtés du convoyeur à bande d’une hauteur adaptée à votre besoin. Les rives ajoutées garantissent un guidage parfait du produit grâce à une fermeture complète des côtés.
Choisissez la hauteur de rives qui vous convient !

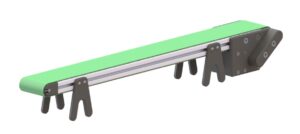

Grâce aux piètements pratiques, le convoyeur peut être facilement posé sur une table. Le design en A assure une stabilité parfaite lors du fonctionnement du convoyeur. L’équilibre complet de la structure garantit une utilisation constante dans la durée. Les 4 pieds sont livrés en kit complet avec les vis.
Pour trouver le convoyeur adapté à votre besoin, choisissez parmi la gamme de CMS Convoyeurs. Selon votre application, optez pour le mini convoyeur CM-25 dans les parties les plus exiguës. Choisissez le CB-22 pour sa précision de convoyage exceptionnelle grâce à sa courbe affinée. Le CB-50 est le convoyeur le plus flexible de la gamme, qui s’adaptera parfaitement à une application pour l’alimentation ou en sortie de machine, voire entre deux postes de travail. Ses multiples options vous permettront de le façonner selon votre besoin spécifique. Le CT-50 est le convoyeur idéal en entrée de machine pour une séparation des pièces afin d’alimenter la machine automatiquement. N’hésitez pas à demander à nos experts quel convoyeur est adapté à votre process, nos équipes peuvent également répondre par un convoyeur à bande sur mesure pour vous garantir un flux de production fluide et efficace.
